Het aantal modules in een groepenkast is belangrijk om te weten, omdat het laat zien hoeveel elektrische apparaten je veilig kunt aansluiten. Elke module in de groepenkast is als een klein vakje dat ruimte biedt voor verschillende schakelaars en zekeringen. Hoe meer modules je hebt, hoe meer apparaten je kunt aansluiten zonder dat het te druk wordt of dat er problemen ontstaan.

Wat is een module in een groepenkast

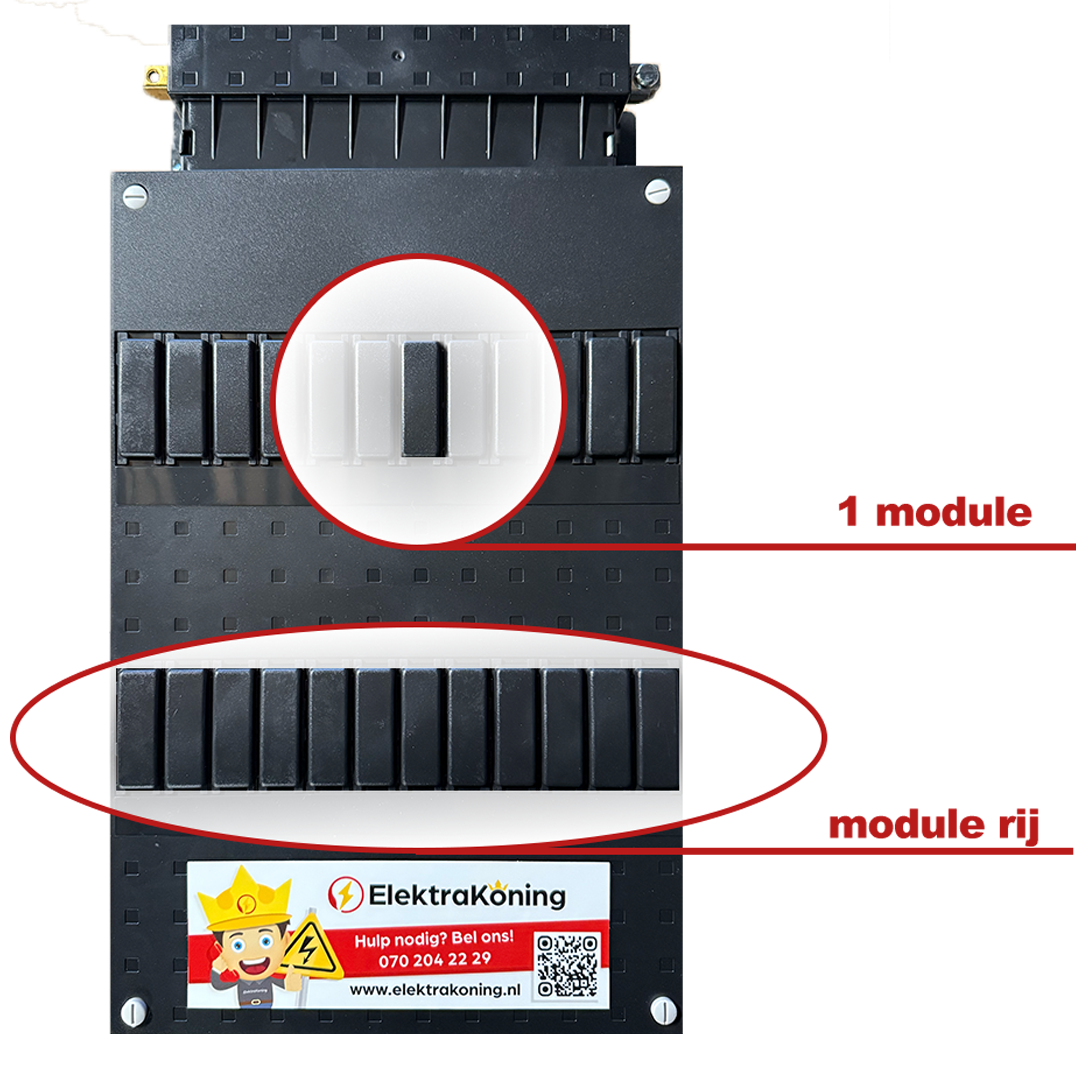

Een module in een groepenkast is een ruimte waar automaten in geplaatst kunnen worden. Je kunt het zien als een vakje waar een apparaat in kan zitten. Deze modules zijn belangrijk omdat ze ervoor zorgen dat alle automaten veilig in de groepenkast verwerkt zitten en de elektra veilig verdeelt kan worden. Hieronder ziet u een foto van één module in de groepenkast.

Wat betekent ‘modulebreedte’?

Modulebreedte verwijst naar de rij die beschikbaar is in de groepenkast. De meeste groepenkasten hebben een module breedte van 12 modules. Dit is belangrijk omdat de meterkast maar een bepaalde ruimte heeft, en het helpt om te weten hoeveel modules je erin kunt plaatsen.

Welke onderdelen plaats je in een module?

Modules kunnen opgevuld worden met verschillende onderdelen. De belangrijkste onderdelen zijn:

• Hoofdschakelaar: Met deze schakelaar kun je de stroom voor het hele huis in- of uitschakelen. Het werkt als een grote schakelaar voor al je elektra in huis.
• Aardlekschakelaars: Deze schakelaars zorgen ervoor dat de stroom onmiddellijk stopt als er een probleem is, bijvoorbeeld wanneer er water in de buurt komt.
• Installatieautomaten: Dit zijn beveiligingssystemen die de stroom uitschakelen als er te veel elektriciteit doorheen gaat. Hierdoor worden schade aan apparaten en brandgevaar voorkomen.

Dit zijn standaard automaten die worden geplaatst in een module kast (groepenkast). Er zijn ook nog overige componenten die geplaatst kunnen.

Standaard modulematen van een groepenkast

Er zijn verschillende standaard modulematen, en elke maat heeft een specifieke functie. Hier zijn de meest voorkomende:

• 10-module: Dit is de kleinste groepenkast en wordt vaak gebruikt voor eenvoudige uitbreidingen van schakelaars.
• 12-modules:Deze groepenkast is ideaal wanneer er niet genoeg ruimte is in de bestaande groepenkast, bijvoorbeeld tijdens een renovatie. Hierin kunnen meerdere nieuwe groepen worden toegevoegd, wat zorgt voor extra ruimte voor aardlekschakelaars en installatieautomaten.
• 24-modules : De 24-modules groepenkast is een veelvoorkomende standaardoplossing voor complete installaties. Deze kast bevat vaak de hoofdschakelaar, aardlekschakelaars en installatieautomaten als standaardonderdelen.
Vaak is deze opgebouwd uit 2 rijen van 12 modules in de hoogte.

Door de juiste modulegrootte te gebruiken, kan alles goed in de groepenkast passen en blijft alles veilig en goed werken.

Waarom is het aantal modules belangrijk

Efficiënt gebruik van de ruimte in de meterkast

Een meterkast heeft vaak beperkte ruimte, en het aantal modules bepaalt hoe goed deze ruimte wordt benut. Met voldoende modules kunnen alle benodigde installatieautomaten en aardlekschakelaars, goed worden geplaatst zonder dat het rommelig wordt. Dit zorgt ervoor dat alles overzichtelijk blijft en dat er genoeg ruimte is voor nieuwe onderdelen als dat nodig is.

Veiligheid en regelgeving

Het aantal modules speelt ook een belangrijke rol in de veiligheid van de groepenkast. Er zijn specifieke regels en normen die bepalen hoeveel modules er moeten zijn voor een veilige werking. Een te kleine groepenkast met te weinig modules kan ervoor zorgen dat je groepen in huis niet goed verdeeld worden kunnen er gevaarlijke situaties ontstaan, zoals kortsluiting of brand. Door te zorgen voor het juiste aantal modules, voldoe je aan de veiligheidsnormen en zorg je voor een veilige elektra installatie.

Toekomstige uitbreidingen

Bij het plannen van de meterkast is het ook belangrijk om na te denken over mogelijke toekomstige uitbreidingen. Als je van plan bent om in de toekomst nieuwe elektrische apparaten aan te sluiten of extra groepen toe te voegen, heb je genoeg modules nodig. Door nu al rekening te houden met toekomstige uitbreidingen, voorkom je dat je later weer moet investeren in een nieuwe module kast. Dit bespaart tijd, geld en moeite op de lange termijn.

Hoe bereken je het aantal benodigde modules?

Het bepalen van het aantal benodigde modules in een meterkast is een belangrijke stap bij het kiezen van een nieuwe groepenkast of uitbreiding van de groepenkast. Hier zijn enkele belangrijke stappen om het juiste aantal modules te berekenen.

Module-eisen voor huishoudens en bedrijven

De module-eisen verschillen tussen huishoudens en bedrijven. In een gemiddeld huishouden heb je meestal modules nodig voor Hoofdschakelaar, Aardlekschakelaars en Installatieautomaten:

In bedrijven is het aantal modules vaak groter vanwege de grotere hoeveelheid apparaten en systemen. Daarnaast moeten bedrijven vaak voldoen aan strengere regelgeving, wat meer modules kan vereisen voor veiligheid en controle.

Voorbeeldberekening: Hoeveel modules heb je nodig?

Om te bepalen hoeveel modules je nodig hebt, kun je een eenvoudige berekening maken. Hier is een voorbeeld:

Stel dat je een huishouden hebt met de volgende onderdelen:

• 1 Hoofdschakelaar: 4 module
• 4 Installatieautomaten voor verlichting: 4 modules
• 5 Installatieautomaten voor stopcontacten: 5 modules
• 2 Aardlekschakelaars: 4 modules

Totale modules = 4 + 4 + 5 + 2 = 17 modules

Dit is een basisvoorbeeld. De exacte hoeveelheid modules kan variëren afhankelijk van het aantal kamers, apparaten en de specifieke behoeften van je huis of bedrijf.

Belangrijke tip om ruimte in de meterkast te besparen

Gebruik compacte modules: Er zijn verschillende soorten modules, en sommige zijn compacter dan anderen. Overweeg het gebruik van compacte installatieautomaten en aardlekschakelaars om meer ruimte te besparen.
Een hele fijne automaat die vaak gebruikt wordt om module plekken te besparen is een aardlekautomaat.

Soorten componenten en hun modulebreedtes

In een meterkast zijn er verschillende soorten automaten die elk een eigen rol hebben. Elke automaat heeft een bepaalde modulebreedte, waarmee aangegeven wordt hoeveel ruimte hij inneemt in de groepenkast. Hieronder vind je de meest voorkomende automaten die je terug ziet in de groepenkast.

Installatieautomaat

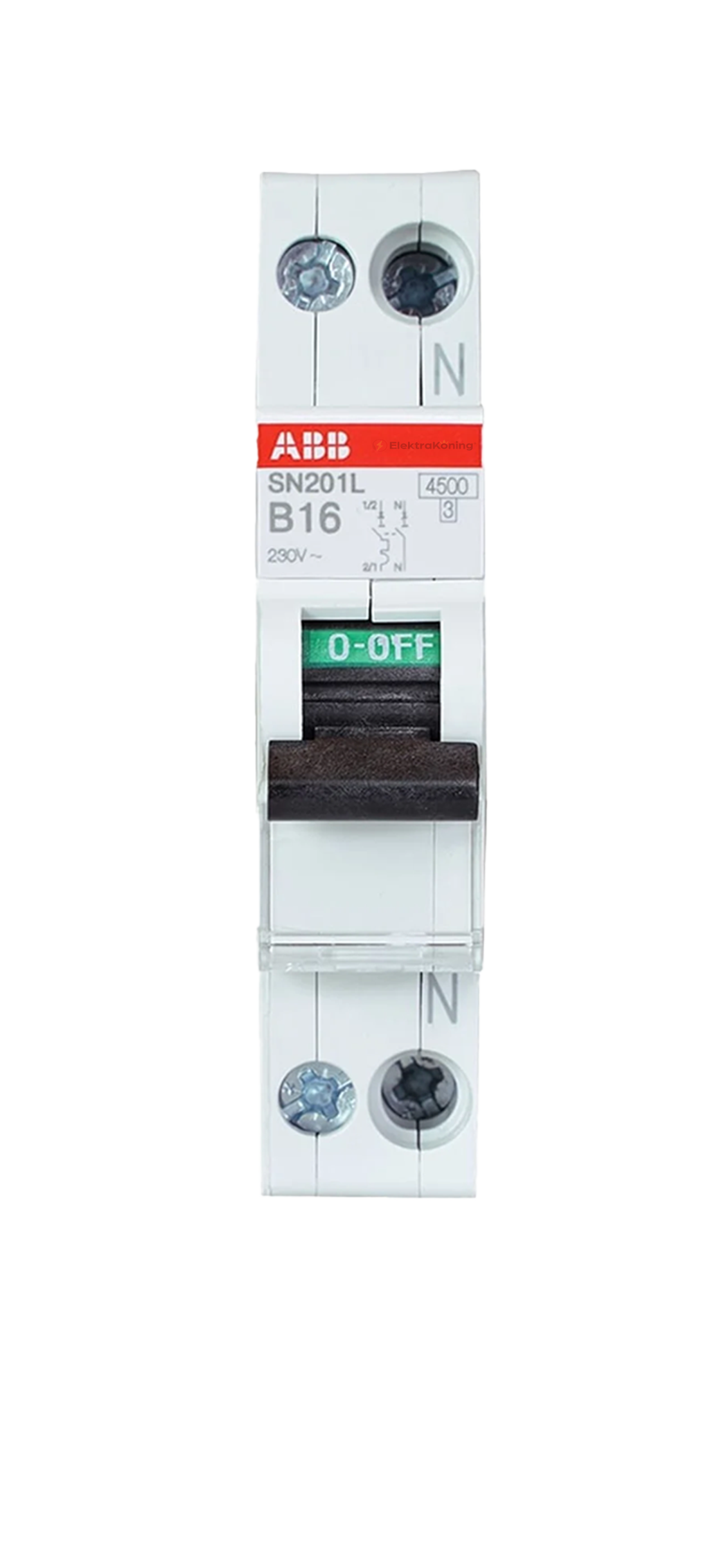

Een installatieautomaat B16 is een belangrijk onderdeel in de meterkast dat dient om de stroomsterkte binnen een groep te beheersen. Deze automaat, ook wel ‘zekering’ genoemd, schakelt automatisch de stroom uit als de belasting in een groep te hoog wordt, bijvoorbeeld door een kortsluiting of overbelasting. De modulebreedte van een B16-automaat is doorgaans 1 module, waardoor hij relatief weinig ruimte inneemt en geschikt is voor compacte installaties met meerdere automaten.

Aardlekschakelaar

De aardlekschakelaar zorgt voor extra veiligheid in je elektrische installatie. Aardlekschakelaars hebben doorgaans een modulebreedte van 2 modules, wat iets meer ruimte inneemt, maar wel verplicht en belangrijk is voor de elektra installatie die in gebruik zijn.

Hoofdschakelaar

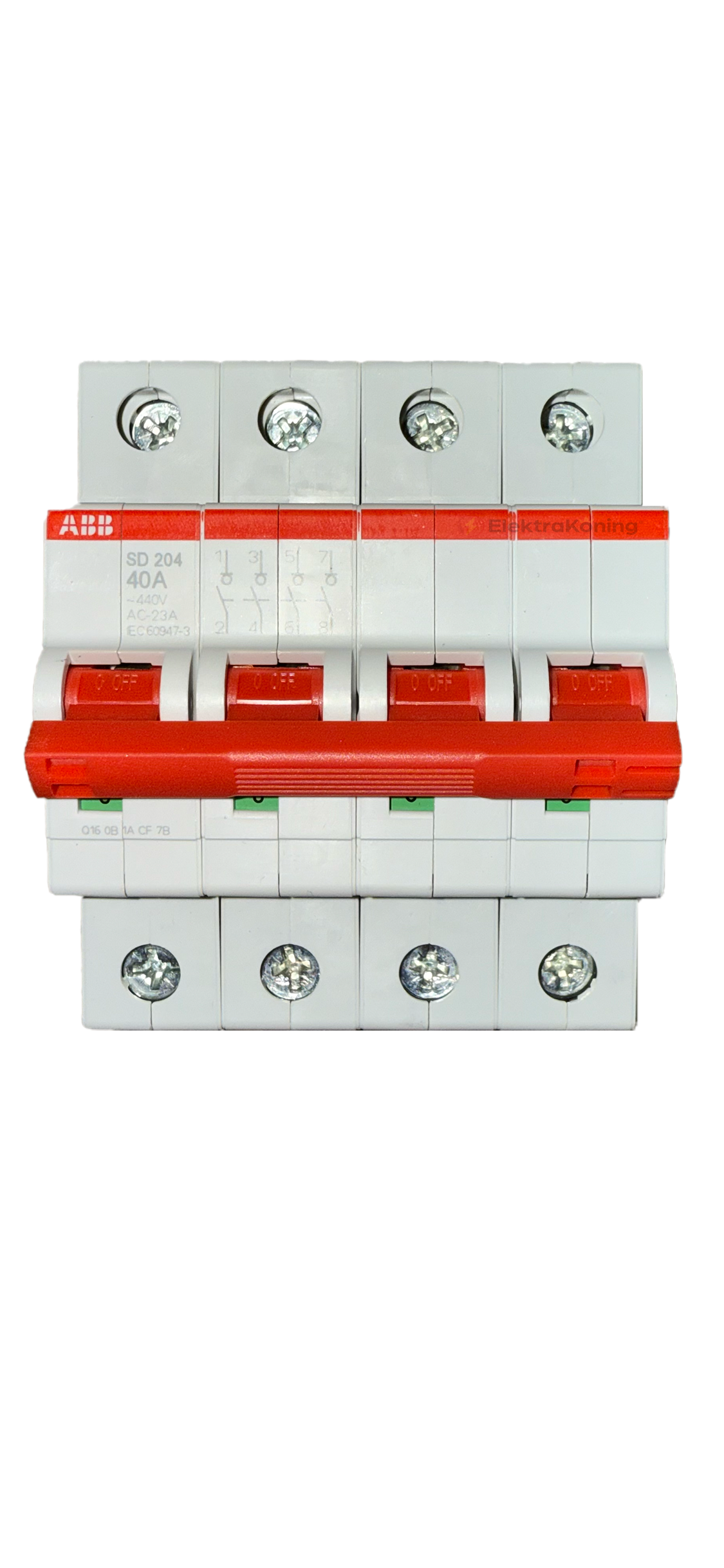

De hoofdschakelaar is het onderdeel waarmee je in één keer de hele groepenkast aan of uit kunt zetten. Hij wordt vaak gebruikt bij onderhoud of in noodsituaties om snel de stroomtoevoer naar alle apparaten en installaties af te sluiten. Deze schakelaar is verplicht in veel elektrische installaties. Waar de hoofdschakelaar voorheen meestal 2 modules breed was, stappen tegenwoordig steeds meer mensen over naar een 3-fase installatie. Voor deze installaties is een 3-fase hoofdschakelaar nodig, die 4 modules breed is en meer ruimte in de meterkast inneemt.

Modules en toekomstige uitbreidingen

Als je je groepenkast klaarmaakt voor de toekomst, is het handig om rekening te houden met mogelijke uitbreidingen. Met de groei van duurzame energie en slimme technologie is de vraag naar extra modules in groepenkasten gestegen. Het hebben van voldoende modules biedt flexibiliteit en zorgt ervoor dat je nieuwe apparatuur veilig kunt toevoegen zonder de bestaande indeling overbelast te maken.

Extra modules voor duurzame energie (zonnepanelen, warmtepompen)

Duurzame energiebronnen zoals zonnepanelen en warmtepompen worden steeds populairder in huishoudens en bedrijven. Beide systemen vragen om extra modules in de meterkast. Een omvormer voor zonnepanelen bijvoorbeeld heeft een eigen groep nodig, net als de stroomvoorziening van een warmtepomp. Deze modules zorgen ervoor dat de energie uit duurzame bronnen veilig en efficiënt wordt geïntegreerd in je stroomnet, zonder de rest van de installatie te belasten.

Modules voor elektrische laadpalen

Met de opkomst van elektrische auto’s worden laadpalen aan huis steeds vaker geïnstalleerd. Voor een laadpaal is vaak een aparte 3-fase groep nodig. Dit betekent dat je mogelijk 4 extra modules nodig hebt om de installatie goed te kunnen uitvoeren. Het reserveren van modules voor een laadpaal kan handig zijn, zodat je niet later de groepenkast hoeft aan te passen als je besluit een laadpaal te plaatsen.

Flexibele indelingen voor toekomstige technologie

Technologie ontwikkelt zich snel, en er komen steeds meer slimme elektrische apparaten die je op het elektriciteitsnet kunt aansluiten. Denk aan domotica, batterijen voor energieopslag, of zelfs slimme energiesystemen die je verbruik regelen. Door je groepenkast zo in te richten dat er ruimte overblijft, ben je voorbereid op toekomstige uitbreidingen zonder dat je opnieuw de kast hoeft in te richten. Flexibele indelingen helpen je om moeiteloos nieuwe technologieën toe te voegen en je huis toekomstbestendig te maken.

Veelgestelde vragen over modules in de groepenkast

Checklist voor het aanschaffen van een groepenkast

1. Bepaal het aantal groepen dat je nodig hebt.
   Check ons artikel "Hoeveel groepen heb ik nodig" voor een duidelijk overzicht van jouw benodigde groepen.

2. Kies tussen een 1-fase of 3-fase aansluiting.
   1-fase is vaak genoeg voor kleine huishoudens; 3-fase is nodig voor zware apparatuur zoals een laadpaal.

3. Bereken de benodigde modules voor je apparaten.
   Zorg voor genoeg ruimte voor alle groepen, schakel- en beveiligingsapparaten, plus extra ruimte voor uitbreidingen.

4. Kies de juiste schakelaars en aardlekschakelaars.
   Voor iedere vier groepen moet je één aardlekschakelaar hebben; vergeet de hoofdschakelaar niet.

5. Plan voor duurzame opties en toekomstige uitbreidingen.
   Overweeg extra modules voor zonnepanelen, laadpalen of andere toekomstige technologie.

Met deze stappen ben je goed voorbereid om de juiste moderne groepenkast te kiezen die aan al jouw huidige en toekomstige behoeften voldoet!
