Perilex aansluiten hoe doe je dat

Wat is een Perilex aansluiting?

Een Perilex-aansluiting is speciale stroomaansluiting die wordt toegepast bij apparaten die meer stroom verbruiken dan een normaal stopcontact. Een normaal stopcontact kan maar 3.680 watt (16 ampère) leveren. Dat is genoeg voor je waterkoker of televisie, maar niet voor een inductiekookplaat die vaak minimaal al 7.500 watt nodig heeft!

Met een Perilex-aansluiting kun je:

• De stroom verdelen over meerdere draden.
• Meer vermogen gebruiken zonder overbelasting.
• Veilig apparaten aansluiten die veel stroom nodig hebben.

Een Perilex-aansluiting heeft een stekker met vier pinnen en één randaarde (de metalen rand). Het stopcontact heeft ook vier openingen en een aardaansluiting.

Waarom heb je Perilex nodig?

Bij het aansluiten van grote apparaten zoals een inductiekookplaat gebruik je twee modules / groepen in je meterkast in plaats van één. Dit heet een fornuisgroep. Met een fornuisgroep kun je twee keer zoveel stroom leveren en zorgt ervoor dat je geen tekort aan stroom krijgt bij het apparaat.

Een Perilex aansluiting is vaak nodig voor:

• Inductie- of keramische kookplaten.
• Elektrische fornuizen.
• Zware ovens.

Verschil tussen Perilex en een normaal stopcontact

Een standaard stopcontact heeft twee aansluitingen: fase en nul, plus een randaarde. Dit is voldoende voor kleine en middelgrote elektrische apparaten zoals lampen, computers of keukenmachines die niet meer als 3680 watt verbruiken. Maar voor apparaten die meer vermogen verbruiken, zoals een inductiekookplaat is er ook meer capaciteit nodig.

Het grote voordeel is dat de stroom over meerdere draden wordt verdeeld, waardoor het systeem minder snel oververhit raakt en de kans op kortsluiting kleiner is.

Welke Perilex aansluitingen zijn er?

Er zijn twee belangrijke soorten Perilex-aansluitingen, afhankelijk van je meterkast en de aangesloten apparaten:

2x230V aansluiting (fornuisgroep)

Dit type wordt vaak gebruikt in huizen met een standaard 1-fase groepenkast. Twee groepen in de meterkast worden gecombineerd, waardoor er meer vermogen beschikbaar is voor je kookplaat of oven.

380V aansluiting (3-fasen)

Dit type wordt gebruikt in huizen met een 3-fasen groepenkast. Hier wordt stroom verdeeld over drie fasen, waardoor nog meer vermogen beschikbaar is. Dit is al gauw nodig bij aanschaf van een inductiekookplaat of andere zwaardere verbruikers ( meer dan 3680watt )

Het is belangrijk om te weten hoeveel aansluitwaarde uw apparaat nodig heeft. Raadpleeg altijd de handleiding van het apparaat of vraag advies aan een elektricien.

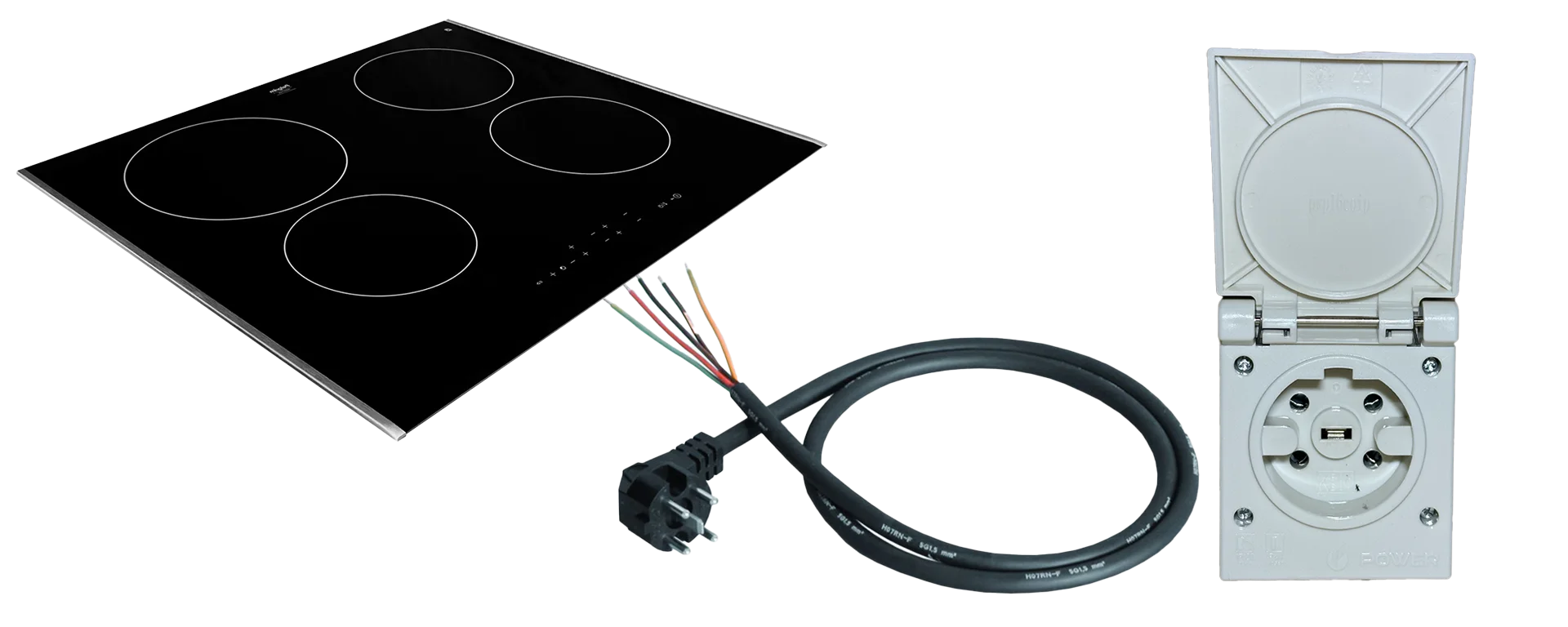

Wat heb je nodig om een Perilex aan te sluiten?

Om een Perilex-aansluiting te maken, heb je de volgende dingen nodig:

• Een Perilex stekker en Perilex stopcontact.
• Een 5-aderige kabel (met vijf draden: bruin, blauw, zwart, grijs en groen/geel).
• Een stripper om de kabels te ontmantelen.
• Een schroevendraaier.
• Eventueel een spanningszoeker om te controleren of er geen stroom op staat.

Stap voor stap: Perilex stopcontact aansluiten

Veiligheid boven alles

Voordat je begint: Schakel de stroom uit. Zet de schakelaar in de meterkast om. Controleer met een spanningszoeker of de stroom echt uit is. Werk veilig en gebruik alleen gereedschap wat geschikt is voor elektriciteitswerk.

Stappen

1. Bereid de kabels voor

Gebruik een 5-aderige kabel met de volgende draden:

• Blauw: Nul (N).
• Bruin: Fase (L1 en L2).
• Zwart of grijs: Extra fase (L2 of L3, afhankelijk van je systeem).
• Groen/geel: Aarde.

Strip de uiteinden van de draden en zorg dat ze netjes zijn. Indien mogelijk afwerken met adereindhulzen

2. Aansluiten op een fornuisgroep (2x230V)

Bij een standaard 230V groepenkast gebruik je twee groepen:

• Sluit de blauwe draad (N) aan op het N-punt van het stopcontact.
• Sluit de bruine draad (L1) aan op het eerste fasepunt L1.
• Sluit de zwarte draad (L2) aan op het tweede fasepunt L2.
• Sluit de groen/gele draad aan op de aardaansluiting (aarde-symbool).

3. Aansluiten op krachtstroom (3x380V)

Heb je een krachtstroomgroep? Volg dan dit schema:

• Bruin (L1): Eerste fase.
• Zwart (L2): Tweede fase.
• Grijs (L3): Derde fase.
• Blauw (N): Nul.
• Groen/geel: Aarde.

Controleer altijd de handleiding van je apparaat. Sommige kookplaten gebruiken nog steeds een 2x230V-aansluiting, zelfs in huizen met krachtstroom.

4. Monteer het stopcontact

Zet de draden stevig vast in het stopcontact en schroef het stopcontact in de muur. Zorg dat de draden goed vastzitten, zodat er geen los contact is.

Stap voor stap: Perilex stekker aansluiten

1. Stekker voorbereiden

Open de Perilex-stekker met een schroevendraaier. Strip de draden van de kabel en zorg dat de uiteinden schoon en recht zijn.

2. Draden aansluiten

Gebruik hetzelfde schema als bij het stopcontact. De aansluitpunten staan meestal gemarkeerd:

• N (blauw): Nul.
• L1 (bruin): Eerste fase.
• L2 (zwart of grijs): Tweede fase.
• Aarde (groen/geel): Randaarde.

Zorg dat de draden goed vastzitten en geen losse draadjes uitsteken.

3. Stekker dichtschroeven

Controleer of alles stevig vastzit. Sluit de behuizing van de stekker en schroef deze goed dicht.
