Een nuldraad is de blauwe draad in een elektrische installatie die de stroom, nadat die door een lamp of apparaat is gegaan, terugvoert naar de bron. Samen met de bruine fasedraad vormt hij de stroomkring: de fase brengt de stroom naar het apparaat, de nul brengt hem terug. Op klemmen en schakelmateriaal wordt de nuldraad aangeduid met de letter N.
Juist die "terugweg" heeft een onterecht onschuldig imago. Veel mensen denken: op de nul staat toch niets, dus die kan geen kwaad. Dat misverstand maakt de nuldraad in de praktijk verraderlijker dan de fase, waar iedereen wél respect voor heeft. Door de nul loopt namelijk precies dezelfde stroom als door de fase, en in een aantal situaties kan er wel degelijk spanning op staan. In dit artikel leest u hoe de nuldraad werkt in het gewone Nederlandse laagspanningsnet van 230 volt, hoe u hem herkent, en waarom een losse nul een van de vervelendste storingen in huis is.
Inhoudsopgave
Wat is een nuldraad?
Een nuldraad is de terugvoerdraad van de stroomkring: de geleider die de gebruikte stroom van uw lampen en apparaten terugbrengt naar de bron. In vaktaal heet hij de nul of de neutrale geleider, afgekort tot de letter N die u op klemmen en aansluitschema's tegenkomt.
Stroom werkt namelijk alleen in een gesloten rondje. Vergelijk het met de centrale verwarming: de aanvoerleiding brengt warm water naar de radiator, de retourleiding voert het afgekoelde water terug naar de ketel. Zonder retourleiding stroomt er niets. Zo is het bij elektriciteit ook: de fasedraad is de aanvoer, de nuldraad is de retour. Haalt u de retour weg, dan valt de hele kring stil.
Elke gewone groep in uw woning heeft daarom minstens drie aders: een fase, een nul en een aarde. De nuldraad is daarvan de stille werker. Hij beveiligt niets en schakelt niets, maar zonder hem brandt er geen lamp en draait er geen wasmachine.
Hoe herkent u de nuldraad?
De nuldraad herkent u aan de kleur blauw. Die kleurcode geldt voor alle moderne Nederlandse installaties: bruin is de fase, blauw is de nul, de groen-gele ader is de aarde en zwart wordt gebruikt als schakeldraad. Daarnaast staat op schakelmateriaal, kroonsteentjes en in de groepenkast vaak de letter N bij de klem waar de nuldraad hoort.
Woont u in een ouder huis, dan kan het beeld heel anders zijn. Nederland stapte circa 1970 over op de huidige kleuren. In installaties van vóór die tijd komt u vaak groen tegen als fase, rood als nul en grijs als aarde. Uitgerekend de kleur die wij nu als "veilig" kennen, was toen dus de gevaarlijke aanvoerdraad.
Daarom geldt één ijzeren regel, die elke elektricien u op het hart zal drukken: kleur is een hulpmiddel, geen garantie. Er is geen enkele zekerheid dat een vorige bewoner of klusser de kleuren netjes heeft gebruikt. Of een draad werkelijk de nul is, blijkt pas uit een meting, niet uit de kleur.
Hoe werkt de nuldraad in de stroomkring?
De nuldraad werkt heel eenvoudig: hij maakt het rondje af. Zet u een apparaat aan, dan loopt de stroom vanuit de groepenkast door de bruine fasedraad naar het apparaat, geeft daar zijn energie af, en loopt door de blauwe nuldraad terug. Belangrijk om te onthouden: door de nul loopt op dat moment exact evenveel stroom als door de fase. Een waterkoker die tien ampère uit de fase trekt, stuurt diezelfde tien ampère door de nul terug.

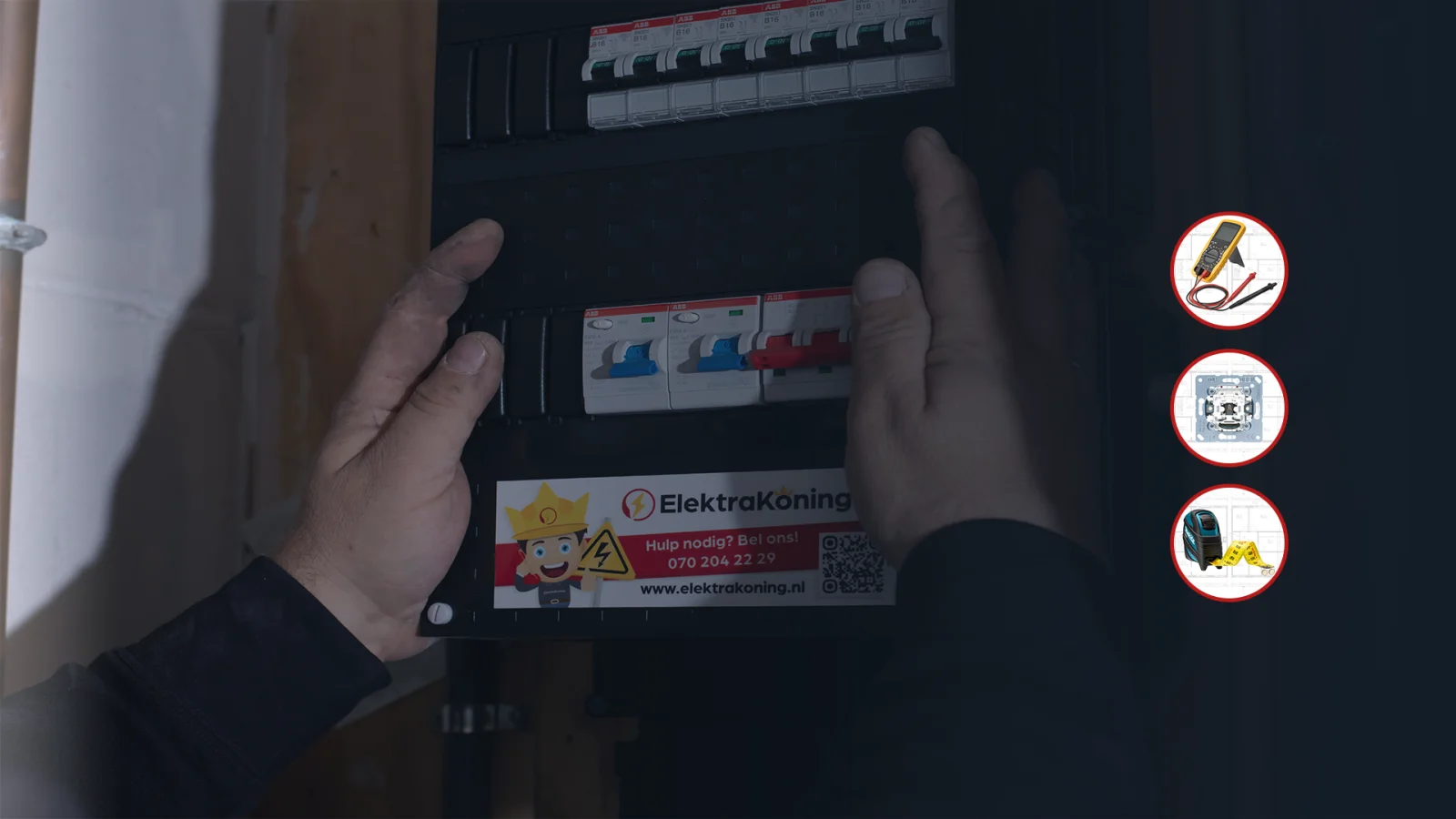

In de groepenkast komen alle nuldraden van de installatie samen op een nulklem of nulrail. Vandaar loopt één gezamenlijke nul via de meter naar de aansluitkabel van de netbeheerder. In de installatiekabel en de draden in uw wanden reist de nul dus overal mee met de fase, van het verste stopcontact tot aan de straat.
Waar komt de nul eigenlijk vandaan? (extra uitleg)
De nul begint bij de transformator van de netbeheerder, het transformatorhuisje in uw wijk. Daar komen de drie fasen van het net samen in één punt, het sterpunt, en dat punt is bij de transformator met de aarde verbonden. Vanuit dat sterpunt loopt de nul als aparte geleider door de straatkabel naar elke woning. Doordat het sterpunt geaard is, staat de nul normaal gesproken vrijwel op hetzelfde potentiaal als de aarde onder uw huis. Dat verklaart waarom er tussen nul en aarde normaal bijna geen spanning meetbaar is, terwijl het toch twee totaal verschillende draden zijn.
Nog iets wat vaak verbazing wekt: uw lichtschakelaar onderbreekt de fase, niet de nul. Staat de lamp uit, dan is alleen de aanvoer onderbroken; de nuldraad blijft gewoon met de lamp verbonden. De kring is dood omdat het rondje open is, maar de bedrading is niet "weg". Dat hoort ook zo: de schakelaar hoort in de fasedraad te zitten, zodat het armatuur bij een uitgeschakelde lamp niet onnodig onder spanning staat.
Nuldraad, fasedraad en aardedraad: de verschillen
Het verschil in één zin: de fase brengt de stroom, de nul brengt hem terug, en de aarde doet normaal helemaal niets. De aarde is een zuivere veiligheidsdraad die alleen stroom voert als er iets mis is.
| Draad | Kleur | Taak | Voert stroom? |
|---|---|---|---|
| Fasedraad (L) | bruin | brengt de stroom naar het apparaat | ja, zodra er iets aan staat |
| Nuldraad (N) | blauw | voert de stroom terug naar de bron | ja, dezelfde stroom als de fase |
| Aardedraad (PE) | groen-geel | veiligheidsdraad, voert foutstroom af | nee, alleen bij een fout |
| Schakeldraad | zwart | geschakelde fase tussen schakelaar en lamp | ja, als de schakelaar aan staat |
Het verschil tussen de fase en de nul zit dus niet in de stroom, want die is gelijk, maar in de spanning. De fase staat op 230 volt ten opzichte van de aarde; de nul staat daar normaal vlak bij nul volt vandaan. Aanraken van de fase betekent vrijwel zeker een schok. Bij de nul is dat meestal niet zo, maar daarop vertrouwen is gevaarlijk, zoals u in de volgende sectie leest.
Het verschil tussen de nul en de aarde verdient extra aandacht, want beide zijn ergens met de aarde verbonden en toch mogen ze in uw installatie nooit met elkaar worden doorverbonden. De nul is een werkgeleider: er loopt dagelijks bedrijfsstroom doorheen. De aardedraad is een noodgeleider: hij voert alleen stroom af als er ergens lekstroom ontstaat, bijvoorbeeld doordat een defect apparaat spanning op zijn metalen kast zet. Precies op dat verschil werkt de aardlekschakelaar: die vergelijkt voortdurend de stroom door de fase met de stroom door de nul. Zijn die niet gelijk, dan lekt er ergens stroom weg en schakelt hij de groep uit. Zouden nul en aarde door elkaar gebruikt worden, dan klopt die vergelijking niet meer en valt de beveiliging weg of schakelt hij juist voortdurend uit.
Staat er spanning op de nuldraad?
Normaal staat er op de nuldraad vrijwel geen spanning ten opzichte van de aarde, hooguit een paar volt. Maar er loopt wél volop stroom doorheen, en er zijn situaties waarin er wel degelijk gevaarlijke spanning op de nul staat. De nuldraad is dus nooit zomaar "veilig om aan te raken". Dat is de belangrijkste misvatting rond dit begrip, en hij is hardnekkig: op klusfora duikt steeds weer de vraag op waarom iemand "stroom voelde op de nul".
Er zijn drie veelvoorkomende verklaringen. De eerste: onder belasting ontstaat er altijd een klein spanningsverschil over de nuldraad zelf, want ook een koperdraad heeft weerstand. Hoe zwaarder de belasting en hoe langer de leiding, hoe groter dat verschil.
De tweede verklaring is ernstiger: ergens is de nul onderbroken. Dan kan de volle fasespanning via een ingeschakeld apparaat "doorlekken" naar het losse stuk nuldraad. Het apparaat doet niets meer, maar zijn nuldraad staat via het apparaat gewoon in verbinding met de fase. Wie dan denkt een dode draad vast te pakken, pakt in feite 230 volt vast.
De derde verklaring is een klassieker in oudere installaties: een gedeelde nul. Daar delen meerdere groepen of lichtpunten één nuldraad. Zet u één groep uit, dan kan die gedeelde nul via een andere, nog ingeschakelde groep alsnog stroom voeren en onder spanning staan. De groep lijkt veilig uitgeschakeld, maar de nul is dat niet.
De conclusie van een elektricien is daarom altijd dezelfde: behandel elke draad als een draad die onder spanning staat, totdat een meting het tegendeel bewijst. Zo'n meting doet u niet op kleur of op gevoel, maar met deugdelijk meetgereedschap zoals een tweepolige spanningstester, de duspol die u bij elke elektricien aan de riem ziet hangen.
Wat gebeurt er als de nuldraad los zit?
Zit de nuldraad los of is hij onderbroken, dan valt om te beginnen alles uit wat op die kring is aangesloten, want de stroomkring is niet meer gesloten. Maar een losse nul is geen gewone storing. Hij kan spanning op plekken zetten waar u die niet verwacht, en in een woning met drie fasen kan hij zelfs apparaten laten doorbranden.
Dat laatste zit zo. Veel Nederlandse woningen hebben een aansluiting met drie fasen, die samen één nul delen. Die nul houdt de drie fasespanningen netjes in balans op 230 volt. Valt de gezamenlijke nul weg, dan gaat die balans zweven: de spanning verdeelt zich dan naar de belasting van dat moment. Groepen aan de ene fase krijgen opeens veel meer dan 230 volt, tot richting de 400 volt die tussen twee fasen staat, terwijl andere groepen juist te weinig krijgen. Lampen branden fel en zwak tegelijk, en gevoelige apparatuur kan binnen enkele minuten sneuvelen. Gebeurt de onderbreking in de straatkabel of de aansluiting, dan is dit een zaak voor de netbeheerder en kan de hele straat er last van hebben.
Een losse nul in de eigen installatie is vaak sluipender: een klem die in de loop van de jaren langzaam is losgekomen, een slecht gemonteerd kroonsteentje, een draadje dat net niet goed vastzat. Let op deze signalen:
- Lampen flakkeren, of branden in het ene deel van het huis feller en in het andere deel zwakker.
- Apparaten vallen zonder duidelijke reden uit of gedragen zich vreemd, terwijl er geen groep is uitgeschakeld.
- U voelt een tinteling bij het aanraken van een apparaat, kraan of metalen onderdeel.
- Er hangt een brand- of schroeilucht rond een stopcontact, doos of de meterkast.
Raakt een losgeschoten nuldraad onderweg de fase of de aarde, dan ontstaat er bovendien kortsluiting of een aardfout, en schakelt als het goed is de beveiliging uit. Zo bezien is een automaat die eruit klapt nog het gunstigste scenario; een nul die stilletjes half contact maakt, is gevaarlijker.
Veelvoorkomende situaties bij een losse nul:
Lampen knipperen of branden fel en zwak tegelijk
Fel en zwak brandende lampen tegelijkertijd zijn het klassieke teken van een zwevende nul in een drie-fasenwoning. Dit is geen klusje om uit te stellen: de te hoge spanning kan apparatuur beschadigen. Zet bij twijfel de hoofdschakelaar uit en laat er snel naar kijken.
Direct hulp nodig? Onze spoeddienstEen deel van het huis heeft geen stroom, maar er is geen groep uitgevallen
Staan alle automaten gewoon aan en is er toch een deel van de installatie dood? Dan kan ergens een fase- of nuldraad los zitten, in een doos, een stopcontact of de groepenkast. Zelf zoeken betekent al snel werken aan draden die onder spanning kunnen staan. Laat het opsporen aan een elektricien over.
Storing laten opsporen? Neem contact opU voelt een tinteling bij een apparaat of kraan
Een tinteling betekent dat er spanning staat op iets wat geaard en veilig hoort te zijn. Dat kan wijzen op een losse nul of een aardingsprobleem. Raak het bewuste apparaat niet meer aan, zet de hoofdschakelaar uit en schakel direct hulp in.
Direct hulp nodig? Onze spoeddienstWaarom u nooit zomaar aan de nuldraad werkt
Werken aan de nuldraad lijkt onschuldig, maar het is precies zo gevaarlijk als werken aan de fase, en in één opzicht zelfs verraderlijker: de nul waarschuwt niet. De fase heeft een reputatie; bij de nul denken mensen dat het wel meevalt. Alle situaties uit de vorige secties bewijzen het tegendeel: een nul kan onder spanning staan door een onderbreking verderop, door een gedeelde nul uit een andere groep, of doordat de kleuren in een oude installatie u op het verkeerde been zetten.
Daar komt iets bij wat veel klussers zich niet realiseren: een nuldraad losnemen terwijl de kring in bedrijf is, betekent een stroomvoerende verbinding verbreken. Op dat moment kan er een vonk of vlamboog ontstaan, en staat het losse uiteinde direct onder spanning via de aangesloten apparaten. U hoeft de fase dus niet eens aan te raken om een schok te krijgen.
Ons advies is daarom hetzelfde als bij al het werk aan de vaste installatie, van NEN 1010-keuring tot groepenkast: de nuldraad zelf herkennen en begrijpen is nuttig voor iedere bewoner, maar het aansluiten, verleggen of losnemen ervan is werk voor een erkende elektricien. Die maakt de installatie aantoonbaar spanningsloos, meet na of dat écht zo is, en weet waar gedeelde nullen en oude kleuren op de loer liggen. Wat u als bewoner wél veilig zelf kunt doen: de hoofdschakelaar bedienen als er iets mis lijkt, en signalen zoals flakkerende lampen of schroeilucht serieus nemen.
De nuldraad laten controleren
Twijfelt u over de bedrading in uw woning? Er zijn drie situaties waarin een controle verstandig is. Bij een ouder huis met afwijkende draadkleuren, want dan weet u pas na een meting welke draad werkelijk de nul is. Bij een verbouwing of een nieuwe keuken, want dan wordt er hoe dan ook aan groepen en nullen gewerkt. En bij de signalen uit dit artikel, zoals flakkerende lampen, uitvallende apparaten of tintelingen, want die verdwijnen niet vanzelf.
Een goede eerste stap is onze gratis groepenkast-check: u ziet online en op afstand hoe uw kast en installatie ervoor staan, zonder verplichtingen. Komt daar iets uit, of wilt u de bedrading meteen goed laten nakijken, dan staat een elektricien van Elektra Koning voor u klaar. Neem gerust contact op; wij denken graag met u mee.
Veelgestelde vragen
Staat er stroom op de nuldraad?
Ja. Zodra een apparaat aan staat, loopt er door de nuldraad precies evenveel stroom als door de fasedraad; de nul is immers de terugweg van dezelfde kring. De spanning op de nul is normaal wel laag, vrijwel gelijk aan die van de aarde. Maar bij een onderbroken nul, een gedeelde nul of verwisselde draden kan er volle spanning op staan. Behandel de nul dus nooit als een veilige draad.
Wat is het verschil tussen de fasedraad en de nuldraad?
De fasedraad brengt de stroom van de groepenkast naar uw apparaat en staat op 230 volt; de nuldraad voert diezelfde stroom terug naar de bron en staat normaal vrijwel op aardpotentiaal. Ze voeren dus dezelfde stroom, maar de spanning verschilt. De fase is bruin, de nul is blauw, en uw lichtschakelaar onderbreekt de fase, niet de nul.
Welke kleur heeft de nuldraad?
In alle moderne Nederlandse installaties is de nuldraad blauw. De fase is bruin, de aarde geel-groen en de schakeldraad zwart. In huizen met bedrading van vóór circa 1970 gelden andere kleuren; daar kan bijvoorbeeld rood de nul zijn en groen juist de fase. Vertrouw bij oude bedrading dus nooit blind op kleur, maar laat meten welke draad wat is.
Oudere bedrading? Plan een gratis groepenkast checkWat gebeurt er als de nuldraad los zit?
Dan is de stroomkring onderbroken en valt alles op die kring uit. Gevaarlijker is wat er onzichtbaar gebeurt: via ingeschakelde apparaten kan er spanning op het losse stuk nul komen te staan, en in een woning met drie fasen kan de spanning per groep gaan zweven tussen veel te laag en bijna 400 volt. Flakkerende lampen die fel en zwak tegelijk branden zijn het bekendste signaal. Schakel bij twijfel de hoofdschakelaar uit en laat er direct naar kijken.
Vermoedt u een losse nul? Bel ons directMag je zelf een nuldraad aansluiten?
Wij raden het af. Werk aan de vaste installatie moet voldoen aan NEN 1010, en juist bij de nuldraad gaat het vaak mis: hij kan onder spanning staan terwijl u denkt van niet, zeker bij gedeelde nullen of oude draadkleuren. Een erkende elektricien maakt de installatie aantoonbaar spanningsloos, meet dat na en sluit de nul aan zoals de norm het vraagt. Zo weet u zeker dat de beveiliging blijft werken.
